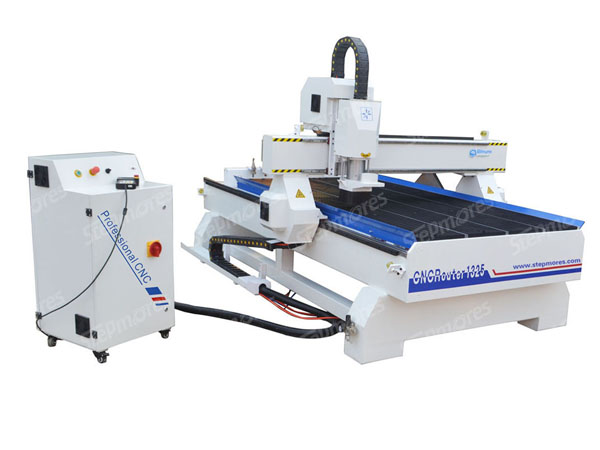

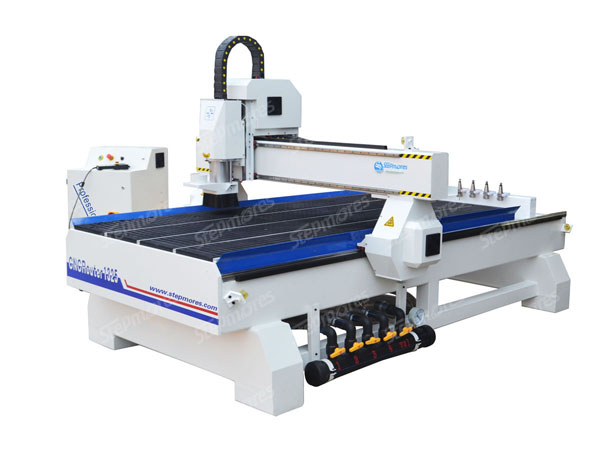

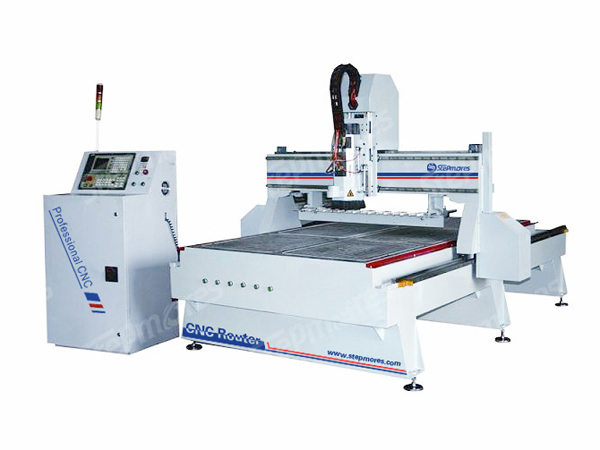

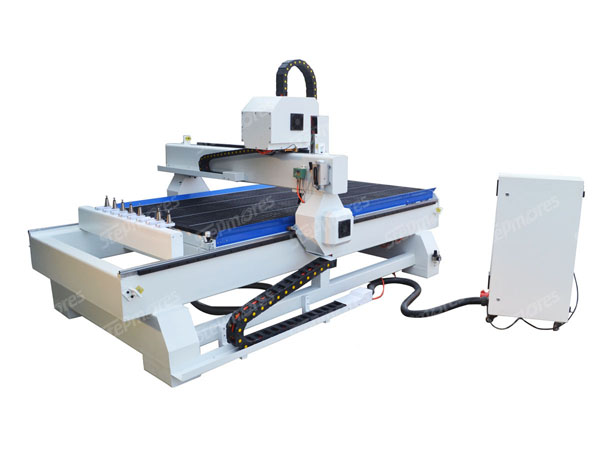

Фрезер с ЧПУ Basic ATC 1325/1530HL-B

Модель	ATC 1325HL-H	ATC 1530HL-H
Ход по осям X Y Z	1300x2500x200 мм	1500x3000x150 мм
Шпиндель	9.0 кВт, до 24000 об./мин с воздушным охлаждением
Автоматическая смена инструмента	8 позиций. Расположена сзади рабочего стола
Система управления	NK260 или Syntec
Тип двигателей	Серводвигатели Yaskawa (Япония) с редукторами Shimpo (Япония)
Тип направляющих	Рельсовые направляющие 25 мм
Привод	ШВП по оси Z, косозубые рейки по осям X,Y
Тип стола	Вакуумный стол с Т-пазами (вакуумный насос в комплекте)
Конструктив	Сварная станина из стального профиля
Скорость перемещ.	Макс. 60000 мм/мин
Рабочая точность	0.05 мм
Электропитание	380В, 3 фалы, 50Гц
Совместимое ПО	Type3/Artcam/UG/Pro-E/Mastercam/ Ucancam etc
Языки команд	HPGL, G-code
Упаковочная информация
Тип упаковки	Фанерный ящик экспортного образца
Машина / ящик	3.25x2.10x1.62 м / 3.36x2.13x1.86 м	3.75x2.20x162 м / 3.86x2.28x1.86 м
Вес нетто / брутто	1600кг / 1800кг	1800кг / 2000кг

Опции и модификации

Модификация стола	1. Стандартно вакуумный стол с вакуумным насосом 2. Опционально алюминиевый стол Т-образными пазами для механического крепления заготовок (без вакуума)
Осциллирующая тангенциальная режущая голова	Позволяет резать мягкие материалы: паронит, резина, картон и пр. (рекомендуется вакуумное крепление материала, т.е. вакуумный стол)
Вакуумный стол для работы с осциллирующей головой	Этот стол имеет конструкцию обеспечивающую лучший вакуумный прижим для легких листовых материалов (вак.насос в комплекте)
Поворотное устройство	Поворотное устройство для гравировки на цилиндрических поверхностях

Части станка


Шпиндель с водяным охлаждением 9кВт, до 24000 об./мин	Серводвигатели и контроллеры	Система управления NK105

Рельсовые направляющие	Косозубая рейка и шестерня по осям X,Y	ШВП по оси Z TBI Motion

Электрика Schneider	Устройство сбора стружки	Вакуумный стол

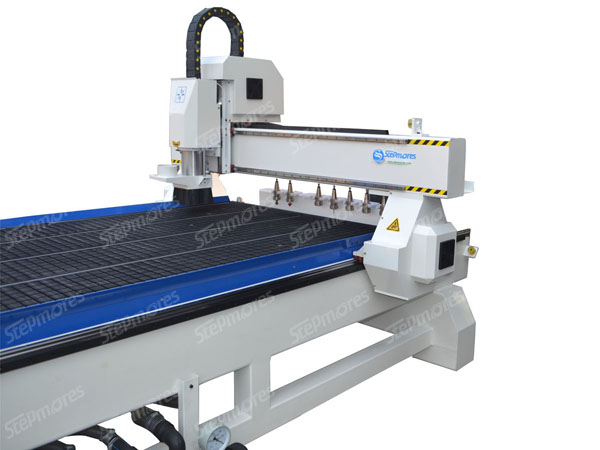

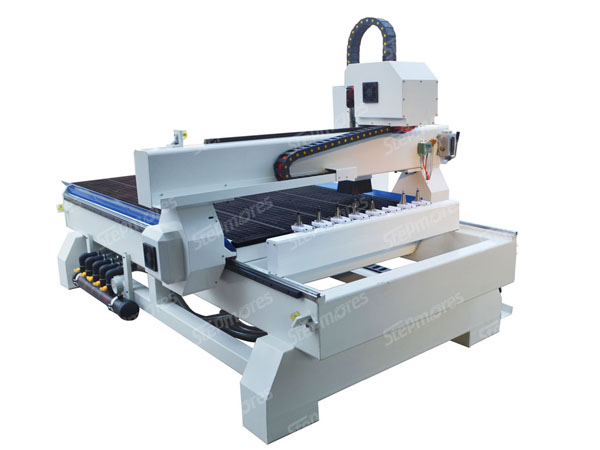

Линейный авто-сменщик инструмента на 8 позиций	Высокоточный датчик инструмента

Аксессуары


Стартовый комплект инструмента	Цанги	Гаечные ключи

Срубцины	USB носитель	Инструментальный ящик

Охлаждающее устройство для воды, циркулирующей через шпиндель	Промышленный пылесос	Держатель инструмента ISO30 – 8 шт.

Станок может быть оснащен осциллирующей тангенциальной режущей головой для резки мягких материалов, таких как резина, паронит, картон, гофрокартон, силикон, тентовая ПВХ ткань, EVA и пр. вспененные материалы, пленка, кожа и пр.

Широкий спектр применения:

Производство визуальной рекламы и оформления мест продаж;
Деревообработка: производство мебели, дверей, лестниц и пр.;
Сэндвич панели: раскрой и гравировка под сгиб;
Раскрой и гравировка цветных металлов;
Строительство и декор;
Моделирование и макетирование;
Производство игрушек;
И пр.

Материалы: Древесина любых пород, МДФ, ЛДСП, Фанера, ПВХ, полистирол, акрил, АБС и другие пластики, алюминий, латунь, медь и пр. цв.металлы,

Станки оснащенные осциллирующей головой способны обрабатывать мягкие материалы: картон, гофрокартон, сотовый картон, резину, паронит, силикон, кожу, вспененные материалы и пр.
